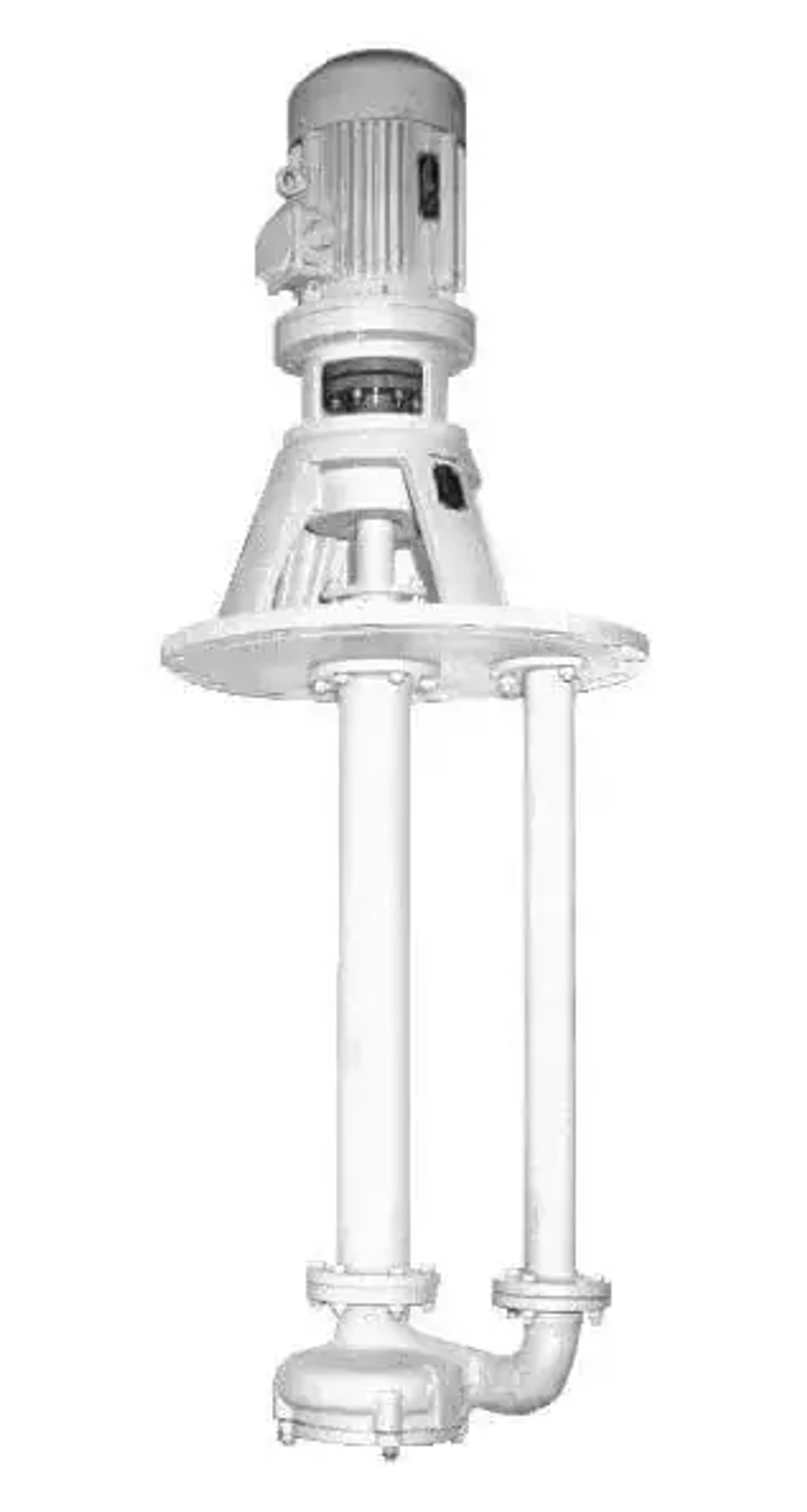

Химический насос ТХИ8/40 центробежный вертикальный полу-погружной

Насос и насосный агрегат типа "ТХИ" - ТХИ 8/40 -1,3 - центробежный, вертикальный полу-погружной, консольный с опорами вне перекачиваемой жидкости, одноступенчатый. Агрегаты электронасосные марки ТХИ8/40 предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1300 кг/м3, кинематической вязкостью до 30_10-6 м2/с, имеющих твердые включения не более 1,0 мм, в том числе суспензий, объемная концентрация которых не более 15 %, в том числе до 1,0 % с размером твердых включений до 5,0 мм с температурой перекачиваемой жидкости от минус 40 до +120ОС. Микротвердость включений не более 6,5гПа. Допускаемые пределы температуры перекачиваемой жидкости в зависимости от исполнения насоса по материалу проточной части и типа уплотнения. Уплотнение вала насоса - манжетное или щелевое. Типоразмер насоса Подача Напор Доп. кавит. запас, не более Частота вращения м3/ч л/с м м с-1 (об/мин) ТХИ8/40-1,3 8 2,22 40 3,6 48 (2900) 3000 ТХИ8/40а-1,3 8 2,22 35 ТХИ8/40б-1,3 8 2,22 28 Расходно-напорная (гидравлическая) характеристика химического насоса ТХИ8/40 Мощность насосов указана при перекачивании жидкости плотностью 1000 кг/м3. Выбор исполнения уплотнения, материала проточной части, комплектации химического насоса В зависимости от активности перекачиваемой среды и стойкости к ней возможных материалов насоса выбирается материал проточной части насоса К - хромникелевая сталь 12Х18Н10Т ТХИ8/40К Е - хромоникельмолибденовая сталь 10Х17Н13М2Т ТХИ8/40Е И - хромоникельмолибденомедистая сталь 06ХН28МДТ ТХИ8/40И А - углеродистая сталь 25Л; ТХИ8/40А условий работы и наличии требований безопасности выбирается тип уплотнения манжета М с манжетным уплотнением щелевое Щ с щелевым уплотнением плотности перекачиваемой жидкости и требований взрывоопасности и пожароопасности насосы комплектуются различными по мощности и исполнению двигателями общепромышленного исполнения или взрывозащищенного исполнения. Типоразмер насоса Плотность перекачиваемой жидкости до 1,0 св. 1,0 до 1,3 св.1,3 до 1,85 параметры электродвигателя мощность кВт / типоразмер пример марки ТХИ8/40 5,5 АИР100L2 5,5 АИР100L2 7,5 АИР112M2 ВА100L2 ВА100L2 ВА112M2 ТХИ8/40а 5,5 АИР100L2 5,5 АИР100L2 7,5 АИР112M2 ВА100L2 ВА100L2 ВА112M2 ТХИ8/40б 5,5 АИР100L2 5,5 АИР100L2 5,5 АИР100L2 ВА100L2 ВА100L2 ВА100L2 Исполнения насоса ТХИ8/40 по глубине погружения, материалу, типу уплотнения 1,3 К М ТХИ8/40-1,3-К-М Щ ТХИ8/40-1,3-К-Щ Е М ТХИ8/40-1,3-Е-М Щ ТХИ8/40-1,3-Е-Щ И М ТХИ8/40-1,3-И-М Щ ТХИ8/40-1,3-И-Щ А М ТХИ8/40-1,3-А-М Конструкция насоса Насосы типа ТХИ – центробежный, вертикальный полу-погружной, консольного типа, одноступенчатый, изготавливаются с манжетным уплотнением вала или щелевым уплотнением вала, с приводом от электродвигателей общепромышленного или взрывозащищенного исполнения. Агрегат электронасосный типа «ТХИ» состоит из насоса и двигателя. Привод насоса осуществляется через соединительную муфту. Рабочее колесо - центробежное, лопастное, одностороннего входа, с осевым подводом, с разгрузочными отверстиями от осевых сил на основном диске. Корпус насоса – отливка со спиральной полостью, в которой выполнены входной и выходной патрубки, спиральный отвод. Входной патрубок расположен по оси вращения. В насосах типа «ТХИ» (материал проточной части К, Е, И) предусмотрена установка двух типов уплотнений: манжета и щелевое уплотнение. Агрегаты стандартно (по умолчанию) изготавливаются в общепромышленном исполнении с номинальным рабочим колесом. По заказу агрегаты и насосы могут быть изготовлены: - с вариантом обточки рабочего колеса по внешнему диаметру обеспечивающего работу насоса в средней «а» или нижней «б» части поля «Q – H». Насосы (агрегаты) ТХИ относятся к изделиям общего назначения вид 1 (восстанавливаемые) ГОСТ 27.003-90. К насосу ТХИ8/40 можно
