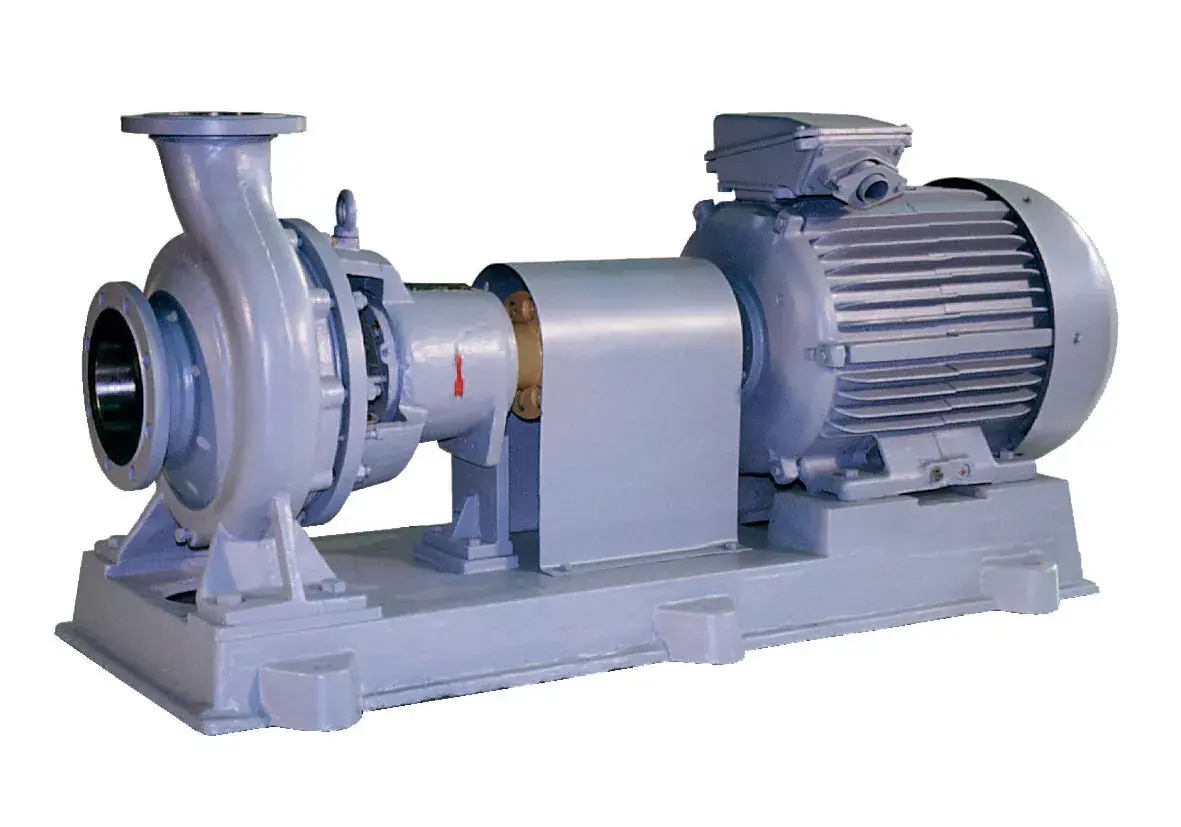

Химический насос Х50-32-250 центробежный горизонтальный консольный

Насос и насосный агрегат типа "Х" - Х50-32-250- центробежный, горизонтальный, консольный, одноступенчатый - предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, содержащих твердые включения в количестве не более 0,1% по объему с размером частиц не более 0,2 мм, кинематическая вязкость до 30х10-6 м2/с. Температура перекачиваемой жидкости от 233 до 393К (от -40 до +120 С). Уплотнение вала насоса - торцовое или сальниковое. Типоразмер насоса Подача Напор Доп. кавит. запас, не более Частота вращения м3/ч л/с м м с-1 (об/мин) Х50-32-250 12,5 3,47 80 3,5 48 (2900) 3000 Х50-32-250а 11,5 3,19 67 Х50-32-250б 10,5 2,91 55 Х50-32-250д 12,5 3,47 88 Расходно-напорная (гидравлическая) характеристика химического насоса Х50-32-250 Мощность насосов указана при перекачивании жидкости плотностью 1000 кг/м3. Выбор исполнения уплотнения, материала проточной части, комплектации химического насоса В зависимости от активности перекачиваемой среды и стойкости к ней возможных материалов насоса выбирается материал проточной части насоса К - хромникелевая сталь 12Х18Н10Т; Е - хромоникельмолибденовая сталь 10Х17Н13М2Т; И - хромоникельмолибденомедистая сталь 06ХН28МДТ; нержавеющий насос А - углеродистая сталь 25Л; стальной насос условий работы и наличии требований безопасности выбирается тип уплотнения одинарное сальниковое С с сальниковым уплотнением ("сальник") двойное сальниковое СД одинарное торцовое 5 с торцовым уплотнением ("торцовка") двойное торцовое 55 плотности перекачиваемой жидкости и требований взрывоопасности и пожароопасности насосы комплектуются различными по мощности и исполнению двигателями общепромышленного исполнения или взрывозащищенного исполнения. Типоразмер насоса Плотность перекачиваемой жидкости до 1,0 св. 1,0 до 1,3 св.1,3 до 1,85 параметры электродвигателя мощность кВт / типоразмер пример марки Х50-32-250 Х50-32-250д 15,0 АИР160S2 18,5 АИР160M2 30,0 АИР180M2 ВА160S2 ВА160M2 ВА180M2 Х50-32-250а 15,0 АИР160S2 15,0 АИР160S2 22,0 АИР180S2 ВА160S2 ВА160S2 ВА180M2 Х50-32-250б 15,0 АИР160S2 15,0 АИР160S2 22,0 АИР180S2 ВА160S2 ВА160S2 ВА180M2 Исполнения насоса Х50-32-250 СД С 55 5 К Х50-32-250К-СД Х50-32-250дК-СД Х50-32-250К-С Х50-32-250К-55 Х50-32-250дК-55 Х50-32-250К-5 Е Х50-32-250Е-СД Х50-32-250дЕ-СД Х50-32-250Е-С Х50-32-250Е-55 Х50-32-250дЕ-55 Х50-32-250Е-5 И Х50-32-250И-СД Х50-32-250дИ-СД Х50-32-250И-С Х50-32-250И-55 Х50-32-250дИ-55 Х50-32-250И-5 А Х50-32-250А-СД 50-32-250дА-СД Х50-32-250А-С Х50-32-250А-55 Х50-32-250дА-55 Х50-32-250А-5 Конструкция насоса Насосы типа Х – центробежный, горизонтальный, консольного типа, одноступенчатый, изготавливаются с одинарным или двойным сальниковым уплотнением вала, одинарным или двойным торцовым уплотнением вала, с приводом от электродвигателей общепромышленного или взрывозащищенного исполнения. Рабочее колесо - центробежное, лопастное, одностороннего входа, закрытого типа, с осевым подводом, с разгрузочными отверстиями от осевых сил на основном диске. Корпус насоса – отливка со спиральной полостью, в которой выполнены входной и выходной патрубки, спиральный отвод и опорные лапы. Входной патрубок располож ен по оси вращения, выходной патрубок направлен вертикально вверх и располож ен в одной плоскости с осью вращения. Корпус насоса крепится к фланцу кронштейна, который соединен с корпусом уплотнения винтами. В насосах типа «Х» (материал проточной части К, Е, И, А, Т) предусмотрена установка двух типов уплотнений: сальниковое двойное и торцовое (одинарное или двойное) (рис.2). В насосах типа «ХО» предусмотрена установка двух типов уплотнений: сальниковое двойное и торцовое двойное. В корпусе уплотнения имеются отверстия для подачи затворной жидкости к сальниковому или торцовому уплотнениям с температурой до +60 гр. С. Для жидкости с температурой свыше +60 гр. С подача затворной жидкости производится от постороннего источника воды. В двойное уплотнение подаётся нейтральная жидкость при температуре не выше 40оС под давлением, превышающем давление на входе на 0,05 – 0,1 МПа. Рекомендуемый расход затворной жидкости при эксплуатации должен быть таким, чтобы её температура на выходе не превышала 60оС. Работа уплотнения без затворной жидкости не допускается. Тип уплотнения Условное обозначение уплотнения Наибольшее давление на входе, МПа (кг/см2) Утечка через уплотнение, не более, м3/ч (л/ч) Макс. температура жидкости в уплотнении, оС Сальниковое С 0,35 (3,5) 2,0х103 (2) 80 СД 60 Торцовое 5 0,8 (8,0) 0,03х103 (0,03) 120 55 60 В нижней части корпуса имеется отверстие для слива остатков жидкости по завершении эксплуатации насосного агрегата. Ротор насоса взаимодействует с ротором электродвигателя через соединительную втулочно-пальцевую муфту. Опорами ротора служат два радиальных подшипника, установленных в кронштейне. Направление вращения ротора - по часовой стрелке, если смотреть со стороны привода. Насосы (агрегаты) Х относятся к изделиям общего назначения вид 1 (восстанавливаемые) ГОСТ 27.003-90. К насосу Х50-32-250 можно
