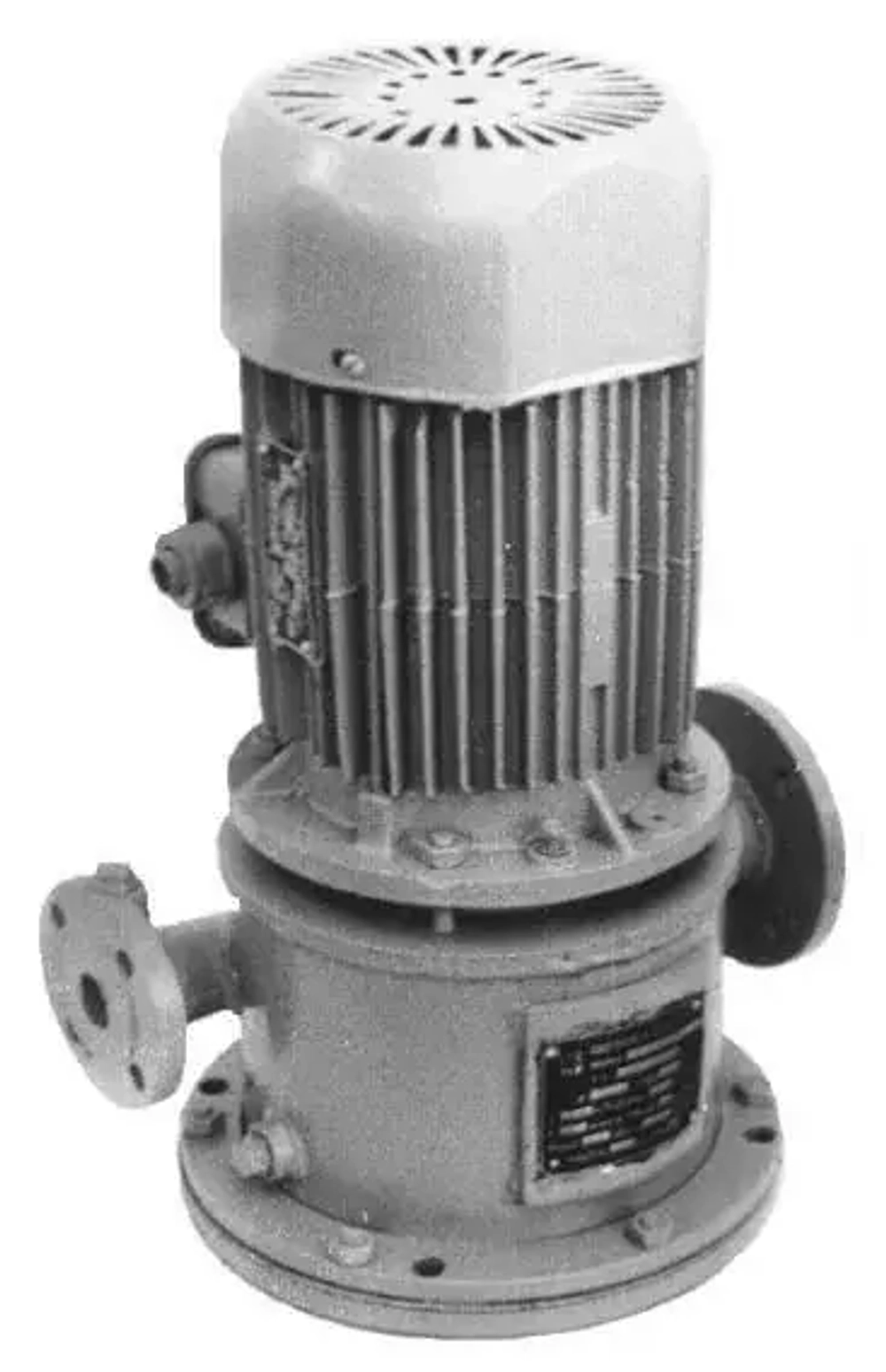

Химический насос АХВМС20-31 центробежный самовсасывающий

Насос и насосный агрегат типа "АХВМС" - АХВМС20/31- центробежный, самовсасывающий, одноступенчатый. Агрегаты электронасосные марки АХАМС-20/31 предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1650 кг/м3, кинематической вязкостью до 30_10-6 м2/с, имеющих твердые включения не более 1,0 мм, объемная концентрация которых не более 1,5 % с температурой перекачиваемой жидкости от минус 40 до +90°С, в том числе: содового раствора в моечных машинах и растворителей перхлорэтилена (С2Сl4) и трихлорэтилена технического (С2НСl3), загрязненных при очистке одежды и спецодежды. Типоразмер насоса Подача Напор Частота вращения м3/ч л/с м с-1 (об/мин) АХВМС20/31 20 5,55 31 48 (2900) 3000 Расходно-напорная (гидравлическая) характеристика химического насоса АХВМС 20/31 Мощность насосов указана при перекачивании жидкости плотностью 1000 кг/м3. Выбор исполнения уплотнения, материала проточной части, комплектации химического насоса В зависимости от активности перекачиваемой среды и стойкости к ней возможных материалов насоса выбирается материал проточной части насоса К - хромникелевая сталь 12Х18Н10Т АХВМС20/31К А - углеродистая сталь 25Л; АХВМС20/31А Конструкция насоса Электронасос типа АХВМС – центробежный, вертикальный полу-погружной моноблочный в сборе с емкостью(погруженный, закрепленный на ней), обеспечивающей эффект самовсасывания, консольного типа, одноступенчатый, с торцовым уплотнением вала, с приводом от электродвигателей общепромышленного или взрывозащищенного исполнения. Рабочее колесо - центробежное, лопастное, одностороннего входа, с осевым подводом, с разгрузочными отверстиями от осевых сил на основном диске. Корпус насоса – отливка со спиральной полостью, в которой выполнены входной и выходной патрубки, спиральный отвод. Входной патрубок насоса расположен по оси вращения., входной патрубок агрегата и выходной расположены в одной плоскости перпендикулярно оси вращения. Агрегаты стандартно (по умолчанию) изготавливаются в общепромышленном исполнении с номинальным рабочим колесом. По заказу агрегаты и насосы могут быть изготовлены: - с вариантом обточки рабочего колеса по внешнему диаметру обеспечивающего работу насоса в средней «а» или нижней «б» части поля «Q – H». Насосы (агрегаты) АХВМС20-31 относятся к изделиям общего назначения вид 1 (восстанавливаемые) ГОСТ 27.003-90. К насосу можно
