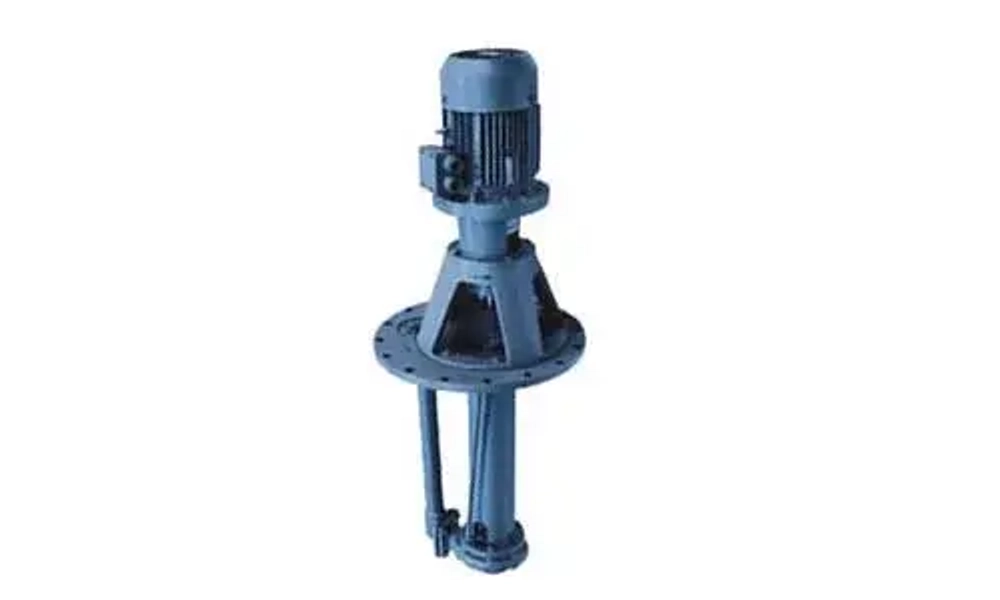

Химический насос АХП50-32-200 центробежный вертикальный полу-погружной

Насос и насосный агрегат типа "АХП" - АХП50-32-200- центробежный, вертикальный полу-погружной, консольный с открытым рабочим колесом, одноступенчатый - предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3 и кинематической вязкостью до 30*10-6 м2/с (30 сСт) с объёмной концентрацией твёрдых включений не более 1,5 % с размером твёрдых включений не более 1,0 мм. Допускаемые пределы температуры перекачиваемой жидкости в зависимости от исполнения насоса по материалу проточной части и типа уплотнения. Уплотнение вала насоса - торцовое или сальниковое. Типоразмер насоса Подача Напор Доп. кавит. запас, не более Частота вращения м3/ч л/с м м с-1 (об/мин) АХП50-32-200 12,5 3,47 50 3,0 48 (2900) 3000 АХП50-32-200а 11,5 3,19 40 АХП50-32-200б 10 2,77 32 Расходно-напорная (гидравлическая) характеристика химического насоса АХП50-32-200 Мощность насосов указана при перекачивании жидкости плотностью 1000 кг/м3. Выбор исполнения уплотнения, материала проточной части, комплектации химического насоса В зависимости от активности перекачиваемой среды и стойкости к ней возможных материалов насоса выбирается материал проточной части насоса К - хромникелевая сталь 12Х18Н10Т АХП50-32-200К Е - хромоникельмолибденовая сталь 10Х17Н13М2Т АХП50-32-200Е И - хромоникельмолибденомедистая сталь 06ХН28МДТ АХП50-32-200И А - углеродистая сталь 25Л; АХП50-32-200А условий работы выбирается длина погружной части насоса глубина погружения / длина погружной части маркировка 0,8 700мм АХП50-32-200-0.8 1,3 1380мм АХП50-32-200-1.3 2,0 1980мм АХП50-32-200-2.0 2,5 2450мм АХП50-32-200-2.5 условий работы и наличии требований безопасности выбирается тип уплотнения двойное сальниковое СД с сальниковым уплотнением ("сальник") двойное торцовое 55 с торцовым уплотнением ("торцовка") плотности перекачиваемой жидкости и требований взрывоопасности и пожароопасности насосы комплектуются различными по мощности и исполнению двигателями общепромышленного исполнения или взрывозащищенного исполнения. Типоразмер насоса Плотность перекачиваемой жидкости до 1,0 св. 1,0 до 1,3 св.1,3 до 1,85 параметры электродвигателя мощность кВт / типоразмер пример марки АХП50-32-200 11,0 АИР132М2 15,0 АИР160S2 18,5 АИР160M2 ВА132М2 ВА160S2 ВА160M2 АХП50-32-200а 7,5 АИР112М2 11,0 АИР132М2 15,0 АИР160S2 ВА112М2 ВА132М2 ВА160S2 АХП50-32-200б 7,5 АИР112М2 7,5 АИР112М2 11,0 АИР132М2 ВА112М2 ВА112М2 ВА132М2 Исполнения насоса АХП50-32-200 по глубине погружения, материалу, типу уплотнения 0,8 1,3 2 2,5 К СД АХП50-32-200-0,8-К-СД АХП50-32-200-1,3-К-СД АХП50-32-200-2-К-СД АХП50-32-200-2,5-К-СД 55 АХП50-32-200-0,8-К-55 АХП50-32-200-1,3-К-55 АХП50-32-200-2-К-55 АХП50-32-200-2,5-К-55 Е СД АХП50-32-200-0,8-Е-СД АХП50-32-200-1,3-Е-СД АХП50-32-200-2-Е-СД АХП50-32-200-2,5-Е-СД 55 АХП50-32-200-0,8-Е-55 АХП50-32-200-1,3-Е-55 АХП50-32-200-2-Е-55 АХП50-32-200-2,5-Е-55 И СД АХП50-32-200-0,8-И-СД АХП50-32-200-1,3-И-СД АХП50-32-200-2-И-СД АХП50-32-200-2.5-И-СД 55 АХП50-32-200-0,8-И-55 АХП50-32-200-1,3-И-55 АХП50-32-200-2-И-55 АХП50-32-200-2,5-И-55 А СД АХП50-32-200-0,8-А-СД АХП50-32-200-1,3-А-СД АХП50-32-200-2-А-СД АХП50-32-200-2,5-А-СД 55 АХП50-32-200-0.8-А-55 АХП50-32-200-1,3-А-55 АХП50-32-200-2-А-55 АХП50-32-200-2,5-А-55 Конструкция насоса Насосы типа АХП – центробежный, вертикальный полу-погружной, консольного типа с колесом открытого типа, одноступенчатый, изготавливаются с сальниковым уплотнением вала или торцовым уплотнением вала, с приводом от электродвигателей общепромышленного или взрывозащищенного исполнения. Агрегат электронасосный типа «АХП» состоит из насоса и двигателя. Привод насоса осуществляется через соединительную муфту. Рабочее колесо - центробежное, лопастное, одностороннего входа, открытого типа, с осевым подводом, с разгрузочными отверстиями от осевых сил на основном диске. Корпус насоса – отливка со спиральной полостью, в которой выполнены входной и выходной патрубки, спиральный отвод. Входной патрубок расположен по оси вращения. В насосах типа «АХП» (материал проточной части К, Е, И, А) предусмотрена установка двух типов уплотнений: сальниковое двойное и торцовое двойное уплотнение. Агрегаты стандартно (по умолчанию) изготавливаются в общепромышленном исполнении с номинальным рабочим колесом. По заказу агрегаты и насосы могут быть изготовлены: - в конструктивном исполнении «Е» - "АХПЕ" или "АХПОЕ" для установки во взрывоопасных и пожароопасных зонах категории В – 1а и ниже в соответствии с ПУЭ (Правила устройства электроустановок) для перекачивания жидкостей, пары которых образуют взрывоопасные смеси с воздухом категории IIА и IIВ по ГОСТ Р 51330.11 и группы Т1, Т2, Т3, Т4 по ГОСТ Р 51330.5; - с вариантом обточки рабочего колеса по внешнему диаметру обеспечивающего работу насоса в средней «а» или нижней «б» части поля «Q – H». Насосы (агрегаты) АХП относятся к изделиям общего назначения вид 1 (восстанавливаемые) ГОСТ 27.003-90. К насосу АХП50-32-200 можно
