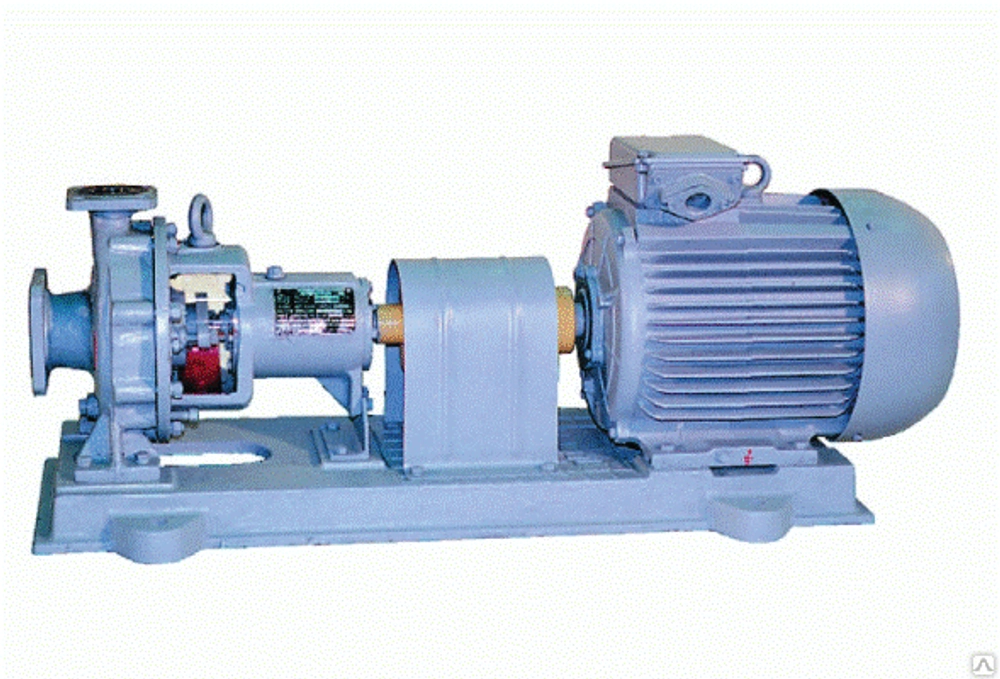

Химический насос АХ125-80-250 центробежный горизонтальный консольный

Насос и насосный агрегат типа "АХ" - АХ125-80-250- центробежный, горизонтальный, консольный с открытым рабочим колесом, одноступенчатый - предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3 и кинематической вязкостью до 30*10-6 м2/с (30 сСт) с объёмной концентрацией твёрдых включений не более 1,5 % с размером твёрдых включений не более 1,0 мм. Допускаемые пределы температуры перекачиваемой жидкости в зависимости от исполнения насоса по материалу проточной части и типа уплотнения. Уплотнение вала насоса - торцовое или сальниковое. Типоразмер насоса Подача Напор Доп. кавит. запас, не более Частота вращения м3/ч л/с м м с-1 (об/мин) АХ125-80-250 80 22,22 20 4,0 24 (1450) 1500 Расходно-напорная (гидравлическая) характеристика химического насоса АХ125-80-250 Мощность насосов указана при перекачивании жидкости плотностью 1000 кг/м3. Выбор исполнения уплотнения, материала проточной части, комплектации химического насоса В зависимости от активности перекачиваемой среды и стойкости к ней возможных материалов насоса выбирается материал проточной части насоса К - хромникелевая сталь 12Х18Н10Т; Е - хромоникельмолибденовая сталь 10Х17Н13М2Т; И - хромоникельмолибденомедистая сталь 06ХН28МДТ; стальной нержавеющий насос А - углеродистая сталь 25Л; стальной насос условий работы и наличии требований безопасности выбирается тип уплотнения одинарное сальниковое С с сальниковым уплотнением ("сальник") двойное сальниковое СД одинарное торцовое 5 с торцовым уплотнением ("торцовка") двойное торцовое 55 плотности перекачиваемой жидкости и требований взрывоопасности и пожароопасности насосы комплектуются различными по мощности и исполнению двигателями общепромышленного исполнения или взрывозащищенного исполнения. Типоразмер насоса Плотность перекачиваемой жидкости до 1,0 св. 1,0 до 1,3 св.1,3 до 1,85 параметры электродвигателя мощность кВт / типоразмер пример марки АХ125-80-250 15 АИР160S4 15 АИР160S4 18,5 АИР160M4 ВА160M4 ВА160S4 ВА160M4 Исполнения насоса АХ125-80-250 СД С 55 5 К АХ125-80-250К-СД АХ125-80-250К-С АХ125-80-250К-55 АХ125-80-250К-5 Е АХ125-80-250Е-СД АХ125-80-250Е-С АХ125-80-250Е-55 АХ125-80-250Е-5 И АХ125-80-250И-СД АХ125-80-250И-С АХ125-80-250И-55 АХ125-80-250И-5 А АХ125-80-250А-СД АХ125-80-250А-С АХ125-80-250А-55 АХ125-80-250А-5 Возможна комплектация насоса одинарным торцовым уплотнением и одинарным сальниковым уплотнением по согласованию с потребителем, для перекачивания химически активных и нейтральных жидкостей с меньшей концентрацией и размером частиц, чем стандартное исполнение (а именно практически при их отсутствии - объёмной концентрацией твёрдых включений не более 0,1 % с размером твёрдых включений не более 0,2 мм). Конструкция насоса Насосы типа АХ – центробежный, горизонтальный, консольного типа с колесом открытого типа, одноступенчатый, изготавливаются с сальниковым уплотнением вала или торцовым уплотнением вала, с приводом от электродвигателей общепромышленного или взрывозащищенного исполнения. Рабочее колесо - центробежное, лопастное, одностороннего входа, открытого типа, с осевым подводом, с разгрузочными отверстиями от осевых сил на основном диске. Корпус насоса – отливка со спиральной полостью, в которой выполнены входной и выходной патрубки, спиральный отвод и опорные лапы. Входной патрубок расположен по оси вращения, выходной патрубок направлен вертикально вверх и располож ен в одной плоскости с осью вращения. Корпус насоса крепится к фланцу кронштейна, который соединен с корпусом уплотнения винтами. В насосах типа «АХ» (материал проточной части К, Е, И, А) предусмотрена установка двух типов уплотнений: сальниковое двойное и торцовое (двойное) (рис.2). Так же в насосах типа «АХО» предусмотрена установка двух типов уплотнений: сальниковое двойное и торцовое двойное. В корпусе уплотнения имеются отверстия для подачи затворной жидкости к сальниковому или торцовому уплотнениям с температурой до +60 гр. С. Для жидкости с температурой свыше +60 гр. С подача затворной жидкости производится от постороннего источника воды. В двойное уплотнение подаётся нейтральная жидкость при температуре не выше 40оС под давлением, превышающем давление на входе на 0,05 – 0,1 МПа. Рекомендуемый расход затворной жидкости при эксплуатации должен быть таким, чтобы её температура на выходе не превышала 60оС. Работа уплотнения без затворной жидкости не допускается. Тип уплотнения Условное обозначение уплотнения Наибольшее давление на входе, МПа (кг/см2) Утечка через уплотнение, не более, м3/ч (л/ч) Макс. температура жидкости в уплотнении, оС Сальниковое С 0,35 (3,5) 2,0х103 (2) 80 СД 60 Торцовое 5 0,8 (8,0) 0,03х103 (0,03) 120 55 60 В нижней части корпуса имеется отверстие для слива остатков жидкости по завершении эксплуатации насосного агрегата. Ротор насоса взаимодействует с ротором электродвигателя через соединительную втулочно-пальцевую муфту. Опорами ротора служат два радиальных подшипника, установленных в кронштейне. Направление вращения ротора - по часовой стрелке, если смотреть со стороны привода. Агрегаты стандартно (по умолчанию) изготавливаются в общепромышленном исполнении с номинальным рабочим колесом. По заказу агрегаты и насосы могут быть изготовлены: - в конструктивном исполнении «Е» - "АХЕ" или "АХОЕ" для установки во взрывоопасных и пожароопасных зонах категории В – 1а и ниже в соответствии с ПУЭ (Правила устройства электроустановок) для перекачивания жидкостей, пары которых образуют взрывоопасные смеси с воздухом категории IIА и IIВ по ГОСТ Р 51330.11 и группы Т1, Т2, Т3, Т4 по ГОСТ Р 51330.5; - с вариантом обточки рабочего колеса по внешнему диаметру обеспечивающего работу насоса в средней «а» или нижней «б» части поля «Q – H». Насосы (агрегаты) АХ относятся к изделиям общего назначения вид 1 (восстанавливаемые) ГОСТ 27.003-90. К насосу АХ125-80-250 можно
