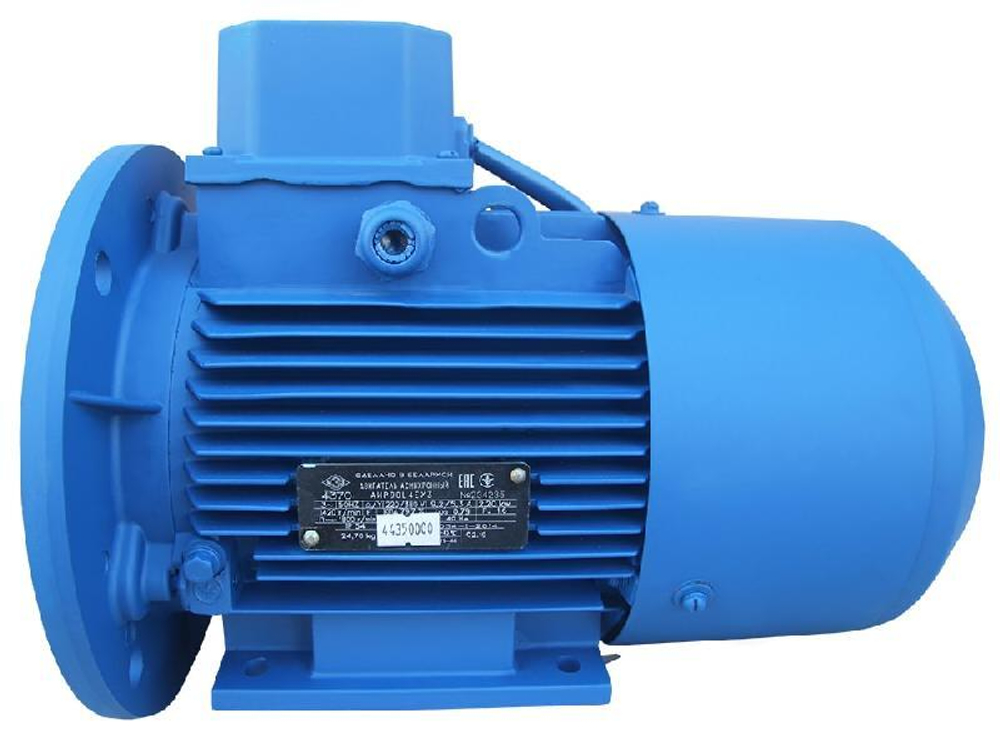

Двигатели со встроенным электромагнитным тормозом

Name: Двигатели со встроенным электромагнитным тормозом
SKU: 461351881
Price: 500.0 RUB
Availability: InStock

(0)

В корзине шт Перейти

Запросить КП

Электрические параметры и масса двигателей со встроенным электромагнитным тормозом

Тип	Электрические параметры									Тормозной момент, H • м	Масса, кг
	Р, кВт	Номинальная частота вращения, об/мин	Iн*, А	КПД, %	cos ϕ	Iп/Iн	Мп/Мн	Мmах/Мн	Мmin/Мн
	Р, кВт	Номинальная частота вращения, об/мин	Iн*, А	КПД, %	cos ϕ	Iп/Iн	Мп/Мн	Мmах/Мн	Мmin/Мн
АИР71А2 Е(Е2)	0,75	2820	3,4/2,0	72,0	0,80	6,0	2,6	2,7	1,6	10	12,9 (13,0)
АИР71В2 Е(Е2)	1,10	2800	4,5/2,6	75,0	0,80	6,0	2,2	2,4	1,6		13,7 (13,8)
АИР71А4 Е(Е2)	0,55	1360	2,9/1,7	71,0	0,71	5,0	2,3	2,4	1,8		12,3 (12,4)
АИР71В4Е(Е2)	0,75	1350	3,6/2,1	72,1	0,75	5,0	2,5	2,6	2,4		13,6 (13,7)
АИР71А6 Е(Е2)	0,37	920	2,4/1,4	65,0	0,63	4,5	2,1	2,2	1,6		12,6 (12,7)
АИР71В6 Е(Е2)	0,55	920	3,1/1,8	69,0	0,68	4,5	1,9	2,2	1,6		14,1 (14,2)
АИР71В8 Е(Е2)	0,25	690	1,9/1,1	58,0	0,60	4,0	1,7	1,9	1,4		14,1 (14,2)
АИР80А2 Е(Е2)	1,50	2865	5,6/3,3	77,2	0,85	6,5	2,2	2,6	1,8	20	17,5 (17,6)
АИР80В2 Е(Е2)	2,20	2860	8,3/4,8	79,7	0,87	6,4	2,1	2,6	1,8		20,1 (20,2)
АИР80А4 Е(Е2)	1,10	1390	5,0/2,9	75,0	0,77	5,0	1,9	2,0	1,3		17,0 (17,1)
АИР80В4 Е(Е2)	1,50	1410	6,4/3,7	77,2	0,80	5,3	2,2	2,4	1,7		18,9 (19,0)
АИР80А6 Е(Е2)	0,75	920	3,9/2,3	70,0	0,71	4,0	2,1	2,2	1,6		16,7 (16,8)
АИР80В6 Е(Е2)	1,10	915	5,4/3,1	72,9	0,71	4,5	2,2	2,3	1,8		20,4 (20,5)
АИР80А8 Е(Е2)	0,37	670	2,8/1,6	58,0	0,59	3,5	2,0	2,3	1,4		17,9 (18,0)
АИР80В8 Е(Е2)	0,55	670	4,1/2,9	58,0	0,60	3,5	2,0	2,1	1,4		19,9 (20,0)
АИР90L2 Е(Е2)	3,00	2860	11,0/6,2	81,5	0,85	7,0	2,3	2,6	1,7	40	25,1 (25,2)
АИР90L4 E(Е2)	2,20	1420	9,2/5,3	79,7	0,79	6,0	2,0	2,4	2,0		24,2 (24,3)
АИР90L6 E(E2)	1,50	940	7,5/4,3	75,2	0,70	5,0	2,0	2,3	1,9		25,1 (25,2)
АИР90LА8 Е(Е2)	0,75	700	4,0/2,3	70,0	0,71	4,0	1,5	2,0	1,5		23,8 (23,9)
АИР90LB8 Е(Е2)	1,10	710	5,4/3,1	74,0	0,72	4,5	1,5	2,2	1,5		26,6 (26,7)
АИР100S2 E(E2)	4,00	2890	14,4/8,3	83,1	0,88	7,5	2,0	2,4	1,6	50	33,0 (33,1)
АИР 100L2 Е(Е2)	5,50	2850	19,4/11,2	84,7	0,88	7,5	2,1	2,4	1,6		39,4 (39,5)
АИР100S4 E(E2)	3,00	1410	11,8/6,8	81,5	0,82	7	2,0	2,2	1,6		30,8 (30,9)
АИР100L4 E(E2)	4,00	1410	15,0/7,0	83,1	0,84	7	2,1	2,4	1,6		36,9 (37,0)
АИР100L6 E(E2)	2,20	945	10,0/5,8	77,7	0,74	6	1,9	2,2	1,6		35,0 (35,1)
АИР100L8 E(E2)	1,50	700	7,4/4,2	76,5	0,70	3,7	1,6	2,0	1,5		34,6 (34,7)
АИР71А4/2Е(Е2)	0,48	1360	1,4	69,0	0,76	4,5	1,5	1,9	1,4	4	12,8 (12,9)
АИР71А4/2Е(Е2)	0,62	2780	1,7	68,0	0,85	4,5	1,5	1,9	1,3		12,8 (12,9)
АИР71В4/2Е(Е2)	0,71	1360	1,9	69,0	0,84	4,5	1,75	1,9	1,5		13,6 (13,7)
АИР71В4/2Е(Е2)	0,85	2780	2,2	68,0	0,86	4,5	1,85	2,0	1,4		13,6 (13,7)
АИР80А4/2 Е(Е2)	1,12	1410	2,9	74,0	0,78	5,0	1,9	2,2	1,6	8	18,1 (18,2)
АИР80А4/2 Е(Е2)	1,50	2730	3,7	73,0	0,85	5,0	1,9	2,0	1,5		18,1 (18,2)
АИР80В4/2Е(Е2)	1,50	1380	4,1	75,0	0,75	5,0	2,0	2,0	1,6		20,1 (20,2)
АИР80В4/2Е(Е2)	2,00	2720	4,8	75,0	0,84	5,0	2,0	2,1	1,6		20,1 (20,2)
AИP90L4/2E(E2)	2,20	1420	5,4	79,0	0,83	6,0	1,9	2,4	1,6	25	25,8 (25,9)
AИP90L4/2E(E2)	2,65	2850	6,5	76,0	0,82	6,0	2,0	2,4	1,5		25,8 (25,9)
AИP100S4/2E(E2)	3,00	1430	6,6	82,0	0,84	5,5	2,1	2,4	1,6		32,0 (32,1)
AИP100S4/2E(E2)	3,75	2790	7,9	80,0	0,90	5,5	2,0	2,4	1,6		32,0 (32,1)
АИР100L4/2Е(Е2)	4,00	1400	8,4	82,0	0,88	5,5	1,9	2,1	1,6		37,1 (37,2)
АИР100L4/2Е(Е2)	4,75	2820	9,7	82,0	0,91	6,0	2,2	2,4	1,6		37,1 (37,2)
АИР90L6/4Е(Е2)	1,32	950	3,9	74,0	0,68	5,0	1,6	1,9	1,5		25,7 (25,8)
АИР90L6/4Е(Е2)	1,60	1420	4	74,0	0,85	5,5	1,6	2,1	1,2		25,7 (25,8)
АИР90L8/4Е(Е2)	0,80	710	3,1	62,0	0,60	3,0	1,7	2,0	1,6	12	25,1 (25,2)
АИР90L8/4Е(Е2)	1,32	1410	3,3	75,0	0,86	5,0	1,5	2,0	1,3	12	25,1 (25,2)
АИР100S6/4Е(Е2)	1,70	940	4,5	76,0	0,76	4,5	1,3	1,8	1,3	35	30,8 (30,9)
АИР100S6/4Е(Е2)	2,24	1400	4,9	80,0	0,86	5,5	1,3	1,9	1,2		30,8 (30,9)
АИР100L6/4Е(Е2)	2,12	940	5,7	77,0	0,73	4,5	1,4	2,0	1,3		36,1 (36,2)
АИР100L6/4Е(Е2)	3,15	1420	7	80,0	0,86	5,5	1,5	2,1	1,4		36,1 (36,2)
АИР100S8/4Е(Е2)	1,00	720	3,6	70,0	0,61	4,0	1,2	1,8	1,1		34,6 (34,7)
АИР100S8/4Е(Е2)	1,70	1420	3,8	79,0	0,87	5,0	1,1	1,8	1,0		34,6 (34,7)
АИР100L8/4Е(Е2)	1,40	720	4,9	72,0	0,60	4,0	1,6	2,0	1,5		39,3 (39,4)
АИР100L8/4Е(Е2)	2,36	1420	5,1	81,0	0,89	5,5	1,4	1,9	1,0		39,3 (39,4)
АИР100S8/6Е(Е2)	1,00	710	3,3	72,0	0,64	5,0	1,4	2,0	1,3		34,5 (34,6)
АИР100S8/6Е(Е2)	1,25	970	3,7	77,0	0,66	5,5	1,5	2,2	1,0		34,5 (34,6)
АИР100L8/6Е(Е2)	1,32	710	4,3	71,0	0,66	4,0	1,6	1,9	1,4		39,0 (39,1)
АИР100L8/6Е(Е2)	1,80	960	4,9	76,0	0,73	5,0	1,4	2,0	0,9		39,0 (39,1)
АИР100S6/4/2Е(Е2)	1,12	940	3,4	72,0	0,70	4,0	1,8	2,0	1,8	25	30,8 (30,9)
	1,25	1440	3,6	72,0	0,74	5,0	1,4	2,2	1,4
	1,60	2870	3,8	72,0	0,86	7,0	1,7	2,2	1,2
АИР100L6/4/2Е(Е2)	1,40	910	3,7	74,0	0,78	4,5	1,5	1,9	1,4		36,1 (36,2)
	1,50	1460	4,3	73,0	0,72	5,0	1,6	2,6	1,4
	2,12	2880	5,3	75,0	0,82	5,0	1,4	2,3	1,4
АИР100S8/4/2Е(Е2)	0,63	720	2,4	64,0	0,63	3,5	1,5	2,2	1,2		32,0 (32,1)
	1,32	1460	3,3	76,0	0,80	5,5	1,4	2,4	1,0
	1,70	2900	3,8	75,0	0,90	6,0	1,2	2,2	0,7
АИР100L8/4/2Е(Е2)	0,90	710	3,3	63,0	0,65	4,0	1,2	1,9	1,2		37,0 (37,1)
	1,50	1460	3,6	78,0	0,81	6,0	1,3	2,4	1,1
	2,10	2880	4,4	77,0	0,94	6,0	1,2	2,3	0,8
АИР100S8/6/4Е(Е2)	0,56	710	3,3	54,0	0,48	3,5	1,2	2,3	1,2		30,8 (30,9)
	1,12	940	3,9	65,0	0,67	4,5	1,1	1,8	0,8
	2,80	1410	7,8	78,0	0,70	6,0	2,6	3,1	2,5
АИР100L8/6/4Е(Е2)	0,71	700	3,6	57,0	0,52	3,4	1,8	2,2	1,7		36,9 (37,0)
	1,20	940	4,1	68,0	0,61	4,5	1,7	2,0	1,4
	3,00	1430	7,8	79,0	0,66	7,5	4,0	3,8	3,7
АИР100S16/4Е(Е2)	0,25	350	3,1	28,0	0,44	2,0	1,4	1,9	1,4	15,9	31,1 (31,2)
АИР100S16/4Е(Е2)	1,10	1440	2,5	83,0	0,80	8,5	2,5	3,0	1,5	15,9	31,1 (31,2)
АИР100L16/4Е(Е2)	0,33	350	4,1	28,0	0,44	2,0	1,4	1,9	1,4	21,7	35,0 (35,1)
АИР100L16/4Е(Е2)	1,50	960	3,35	84,0	0,81	8,0	2,8	3,0	1,6	21,7	35,0 (35,1)

Примечание

1. В скобках указана масса двигателей с ручным растормаживающим устройством.

2. Электрические параметры и номенклатура двигателей повышенного скольжения АИРС71Е,Е2 - АИРС100Е,Е2 со встроенным электромагнитным тормозом соответствует таблице 1.

3. Параметры двигателей АИР...Е2К, Е2К2 соответствуют параметрам двигателей АИР...Е,Е2

Описание

Отзывы

Описание

Двигатели изготавливаются по ТУ РБ-05755950-420-93.

Двигатели со встроенным электромагнитным тормозом предназначены для привода механизмов, требующих фиксированного останова за регламентированное время после отключения от сети.

Двигатели выпускаются с высотой оси вращения 71, 80, 90, 100 мм в исполнениях:

общего назначения любых монтажных исполнений (Е2,Е2К2)
с ручным растормаживающим устройством (Е2,Е2К)
с повышенным скольжением (с высотой оси вращения 71, 80, 90, 100 мм);
многоскоростные по согласованию с заказчиком.

Режим работы S4 ПВ 40% с числом включений в час 240, 120, 60 (в зависимости от исполнения).

Время растормаживания (включение электромагнитного тормоза) не более 0,02 с.

Время отключение тормоза, не более 0,1 с. Питание тормоза осуществляется либо последовательно с фазой двигателя АИР... Е, Е2, либо независимо от двигателя АИР… Е2К, Е2К2 (напряжение питания тормоза 220 В).

Размеры двигателей со встроенным электромагнитным тормозом
