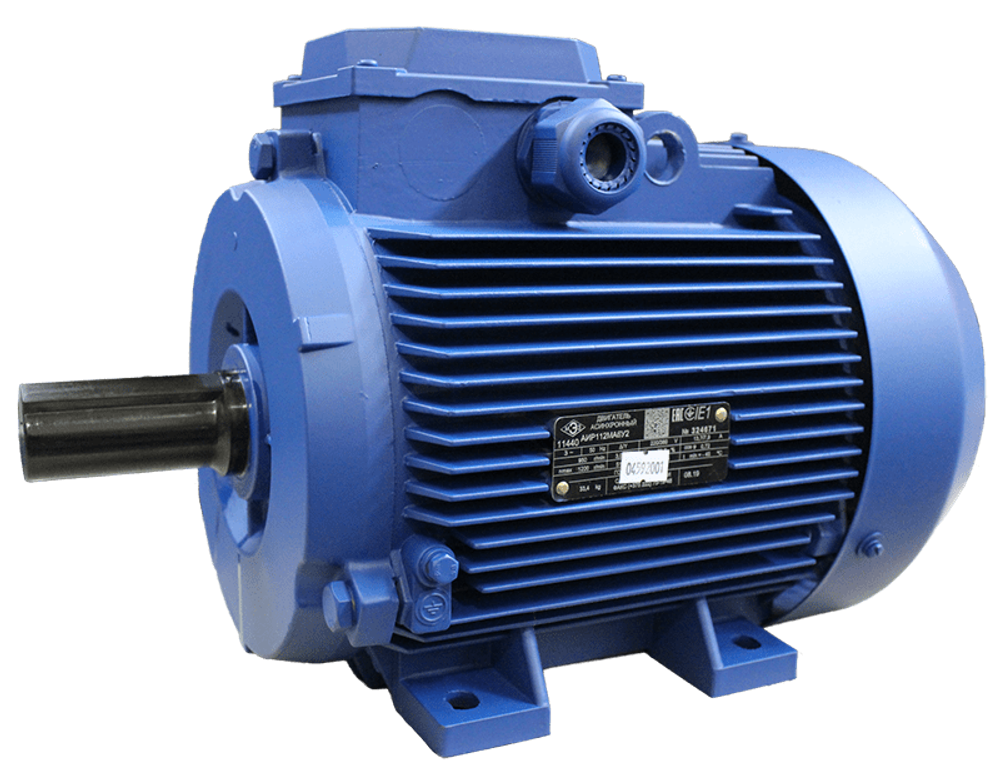

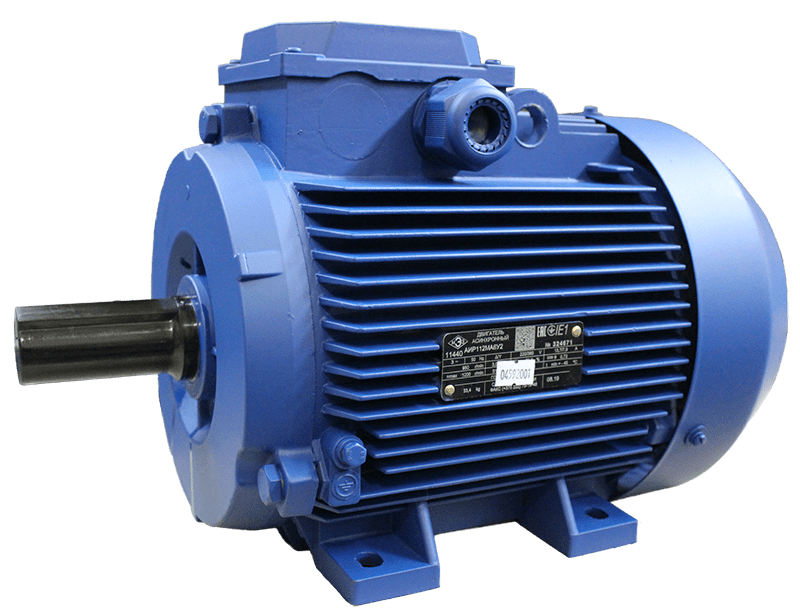

Двигатели серии Ж имеют один удлиненный конец вала специальной конструкции, допускающий воздействие радиальной и осевой нагрузок согласно таблице 1, а также усиленный передний подшипниковый узел.
Таблица 1
|
Тип |
Число полюсов |
Вид нагрузки |
|
|
Радиальная, Н |
Осевая, Н |
||
|
АИР100Ж |
2 |
216 |
441 |
|
АИР100Ж |
4 |
245 |
441 |
По остальным деталям и узлам двигатели унифицированы с основным исполнением.
Размеры двигателей АИР 100 Ж, Ж2 приведены на рисунке 1 (а,б) и в таблице 2.
Рисунок 1а
Размеры двигателей АИР 100 Ж
Рисунок 1б
Размеры двигателей АИР 100 Ж2
Таблица 2
Размеры двигателей АИР 100 Ж, Ж2
|
Тип |
Размеры, мм |
|
|
L10 |
L30 |
|
|
АИР100S Ж |
112 |
471 |
|
АИР100L Ж |
140 |
502 |
Размеры двигателей АИРБ71 В4Ж1 приведены на рис. 2.
Рисунок 2
Размеры двигателей АИРБС71 В4Ж1
Электрические параметры двигателей приведены в таблице 3.
Таблица 3
Электрические параметры двигателей
|
Тип |
|
|
Электрические параметры |
|
|
Масса, кг |
Рисунок |
|||
|
Р, кВт |
Номин. частота вращения, об/мин |
КПД, % |
cos ϕ |
Iп/Iн |
Мп/Мн |
Мmах/Мн |
М min/Мн |
|||
|
АИР100S2 Ж (Ж2) |
4 |
2850 |
87 |
0,88 |
7,5 |
2 |
2,4 |
1,6 |
27,2 |
1 (а,б) |
|
АИР100L2Ж (Ж1, Ж2) |
5,5 |
2850 |
88 |
0,88 |
7,5 |
2,1 |
2,4 |
1,6 |
32,7 (32,8) |
|
|
АИР100S4 Ж (Ж2) |
3 |
1410 |
82 |
0,82 |
7 |
2 |
2,2 |
1,6 |
24,2 |
|
|
АИР100L4 Ж (Ж2) |
4 |
1410 |
85 |
0,84 |
7 |
2,1 |
2,4 |
1,6 |
30,2 |
|
|
АИРБ71В4Ж1 |
0,37 |
1380 |
70 |
0,73 |
5 |
2,3 |
2,4 |
1,6 |
10 |
2 |
