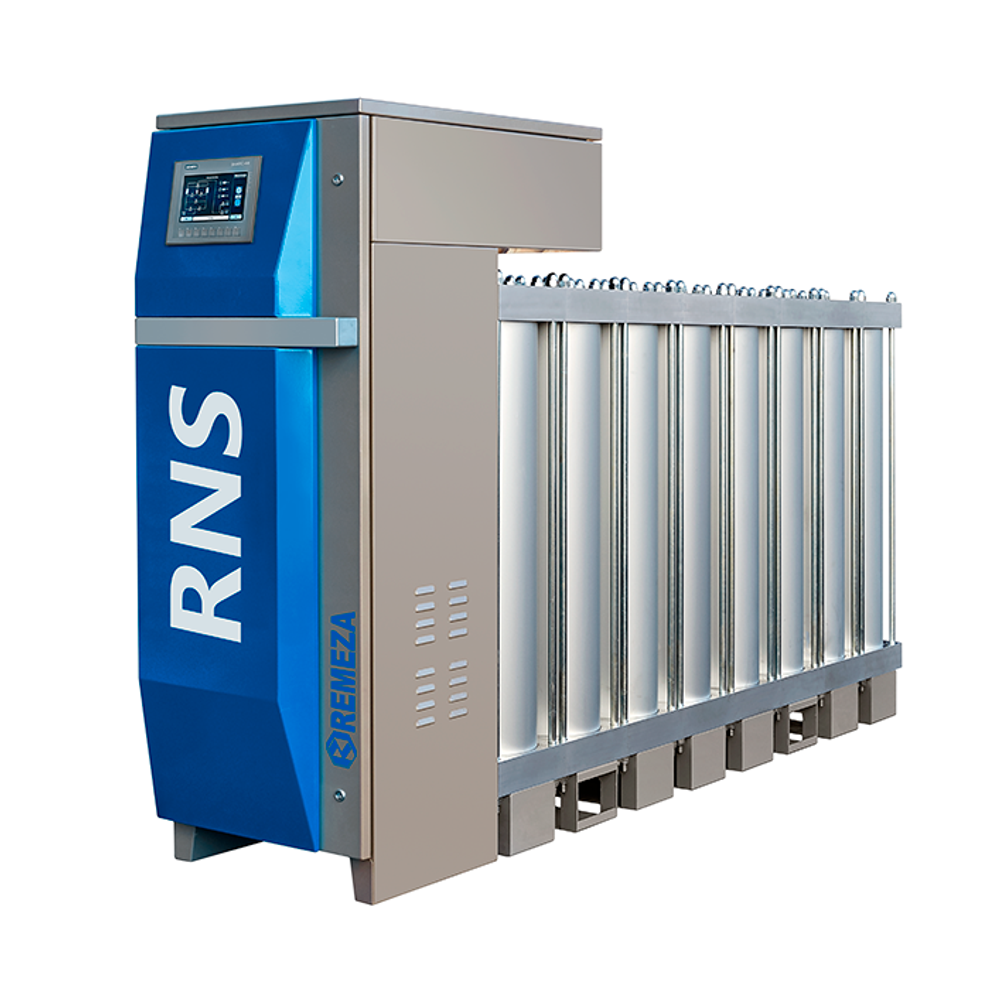

Уникальная и модульная конструкция генераторов RNS предлагает Вам следующие преимущества:
- Неограниченная гибкость
Оптимально подходит для любых требований подачи азота. Отсутствие рисков создания переразмеренных систем;
- Простая настройка системы
В случае, если ваши условия подачи азота изменится, необходимо просто настроить вашу систему RNS путем изменения количества модулей PSA. Других модификаций в системе не требуется;
- Самое низкое потребление энергии
Быстрая окупаемость гарантирована. Генераторы RNS действительно экономит Ваши деньги;
- Высокая надежность
Компоненты премиум класса, трубопровод и корпуса клапанов выполнены из нержавеющей стали, сверхпрочный PLC.
- Компактный
Ни одна другая система PSA азота на рынке не может похвастаться такими минимальными требованиями к площадям. Идеально подходит для контейнерных решений;
- Простое управление
Одинаковые компоненты для всего модельного ряда = минимальное количество запасных частей, простота в обслуживании;
- Гибкость и расширение системы с помощью двойных накопителей
Генератор азота может быть легко модернизирован в любое время просто путем добавления модулей или с помощью установки так называемого двойного накопителя параллельно без дополнительных модификаций.
Двойной накопитель является таким же генератором азота, но без системы управления и источника питания, который устанавливается параллельно с основным модулем генератора азота. Подлючение к основному генератору азота осуществляется с помощью кабеля.
Основной генератор азота способен работать с тремя двойными накопителями.
Технические характеристики генераторов азота RNS
Подача давления воздуха = 7,0 бар
| Модель |
Поток по азоту, нм³/ч |
||||||
|---|---|---|---|---|---|---|---|
| 99,999% | 99,99% | 99,9% | 99,5% | 99,0% | 98,0% | 97,0% | |
| RNS-5 | 1,4 | 2,2 | 3,7 | 6,9 | 8,0 | 9,8 | 11,1 |
| RNS-10 | 2,7 | 4,4 | 7,4 | 13,8 | 16,0 | 19,6 | 22,1 |
| RNS-20 | 4,1 | 6,5 | 11,11 | 20,6 | 24,0 | 29,4 | 33,2 |
| RNS-25 | 5,4 | 8,7 | 14,8 | 27,5 | 32,0 | 39,2 | 44,3 |
| RNS-30 | 6,8 | 10,9 | 18,5 | 34,4 | 40,0 | 49,1 | 55,4 |
| RNS-35 | 8,2 | 13,1 | 22,2 | 41,3 | 48,0 | 58,9 | 66,4 |
| RNS-40 | 9,5 | 15,2 | 25,9 | 48,1 | 56,0 | 68,7 | 77,5 |
| RNS-45 | 10,9 | 17,4 | 29,6 | 55,0 | 64,0 | 78,5 | 88,6 |
Давление азота = 6,0 бар
Точка росы азота = <-40 °C при атмосферном давлении
ВНИМАНИЕ: Производительность азота в приведенной выше таблице можно легко увеличить путем умножения с точностью до множителя 4 в случае сочетания одного, двух или трех параллельных двойных накопителей к модулю основного устройства.
Технические характеристики генераторов азота RNS
Подача давления воздуха = 10,0 бар
| Модель |
Поток по азоту, нм³/ч |
||||||
|---|---|---|---|---|---|---|---|
| 99,999% | 99,99% | 99,9% | 99,5% | 99,0% | 98,0% | 97,0% | |
| RNS-5 | 1,2 | 2,6 | 3,9 | 7,6 | 10,0 | 13,4 | 14,1 |
| RNS-10 | 2,5 | 5,1 | 7,8 | 15,1 | 20,1 | 26,8 | 28,2 |
| RNS-20 | 3,7 | 7,7 | 11,7 | 22,7 | 30,1 | 40,2 | 42,3 |
| RNS-25 | 5,0 | 10,3 | 15,6 | 30,3 | 40,2 | 53,7 | 56,4 |
| RNS-30 | 6,2 | 12,9 | 19,5 | 37,9 | 50,2 | 67,1 | 70,5 |
| RNS-35 | 7,5 | 15,4 | 23,4 | 45,4 | 60,2 | 80,5 | 84,6 |
| RNS-40 | 8,7 | 18,0 | 27,3 | 53,0 | 70,3 | 93,9 | 98,7 |
| RNS-45 | 10,0 | 20,6 | 31,2 | 60,6 | 80,3 | 107,3 | 112,8 |
Давление азота = 8,0 бар
Точка росы азота = <-40 °C при атмосферном давлении
ВНИМАНИЕ: Производительность азота в приведенной выше таблице можно легко увеличить путем умножения с точностью до множителя 4 в случае сочетания одного, двух или трех параллельных двойных накопителей к модулю основного устройства.
Размеры и вес
| Модель | Длина мм |
Ширина мм |
Высота мм |
Вес кг |
|---|---|---|---|---|
| RNS-5 | 520 | 640 | 1.345 | 210 |
| RNS-10 | 520 | 865 | 1.345 | 315 |
| RNS-20 | 520 | 1.095 | 1.345 | 420 |
| RNS-25 | 520 | 1.321 | 1.345 | 525 |
| RNS-30 | 520 | 1.550 | 1.345 | 630 |
| RNS-35 | 520 | 1.775 | 1.345 | 735 |
| RNS-45 | 520 | 2.005 | 1.345 | 840 |
| RNS-50 | 520 | 2.235 | 1.345 | 945 |
Стандартная комплектация
- Модуль для колонн анодированного алюминия
- Пневматические клапаны
- Внутренние трубопроводы и фиттинги из нержавеющей стали
- Глушители, не требующие технического обслуживания
- Регулировка давления воздуха и азота
- Стандартные измерительные приборы
- Система управления Rockwell / Allen-Bradley PLC
- Передача данных через порт Ethernet
- Сенсорная панель управления
- Реле давления для автоматического перехода в режим ожидания
- Анализатор остаточного кислорода
Опции
- Двойной накопитель
- Опорная рама для воздушных фильтров
- Электронных расходомер
- Датчик влажности воздуха / азота
- Датчик давления воздуха / азота
- Датчик температуры воздуха / азота
- Стерильные фильтры для азота
- Телеметрия
- Бустер азота
- Система для наполнения баллонов азотом
